8-12-16 Tn Vidalı Hidrolik 2/3 Kollu Çektirme

FORZA FVP

Forza Çektirme Özellikleri

Çekme kapasitesi 8, 12 ve 16 ton.
2 veya üç kollu kullanıma uygun tasarım.
Otomatik merkezleme veya standart modeller.
OM modellerinde otomatik merkezleme özelliği.
OM sayesinde kollar birlikte hareket eder.
Orta, uzun ve ekstra uzun kol ve çap seçenekleri.
Vidalı hidrolik sayesinde yüksek tonaj kuvveti.
Merkez dayama ile gerdirme boşluğu el kuvvetiyle alınır.
Yüksek kalite dövme çelikten imal tutucu ayaklar.
Menşei İspanya, imalatçı FORZA, 50 yılık deneyim.
Türkiye’de garanti servis ve yedek parça hizmetleri.

Vidalı Hidrolik Çektirme 8 -12 ve 16 ton Kapasite

Forza FVP serisi mekanik çektirmeler vidalı hidrolik piston ile donatılmışlardır. Vidalı piston tahrik saplaması maksimum 45 Nm (4,5kg) ile maksimum 16 tonluk çektirme kuvveti üretir. Vidalı hidrolik mekanizması 8 – 12 ve 16 ton kapasitelerinde kullanılır. Daha yüksek kuvvetler için harici pompalı çektirmeler önerilir. FVP serisi vidalı hidrolik çektirmeler ekonomik seri standart ve otomatik merkezlemeli olarak iki farklı sürümde sunulur.

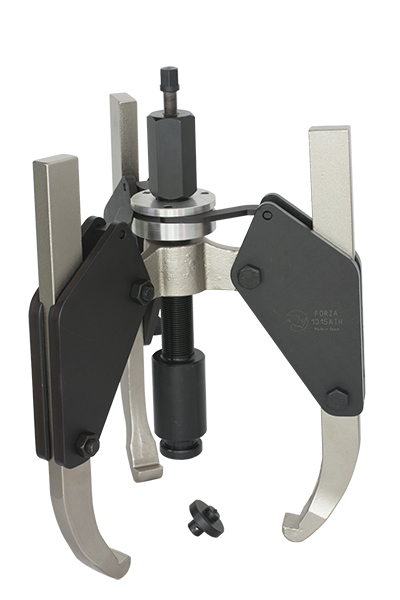

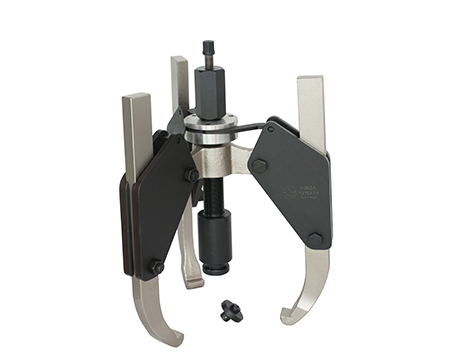

Otomatik Merkezlemeli Vidali Hidrolik Çektirme Modelleri
FORZA	Birim	FVP08225OM	FVP12265OM	FVP16265OM	FVP16385OM	FVP16500OM
Üretici Kodu	***	1308THA	1312THA	1315ATH	1315ALTH	1315AXTH
Çekme kapasitesi	ton	8	12	16	16	16

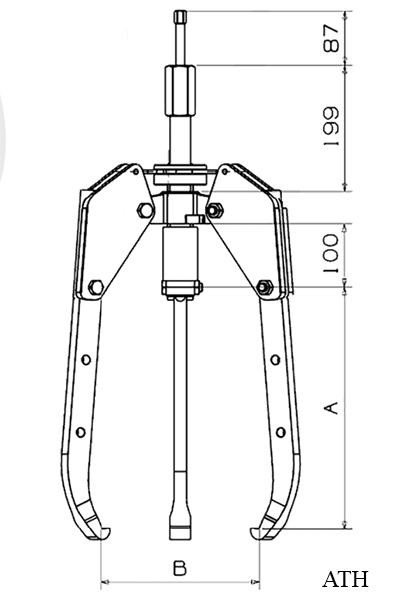

Kol uzunluğu maks. (A)	mm	225	225	265	385	500
Kol açılma mesafesi (B) ø	mm	260	260	425	480	540
Çektirme komple ağırlığı	kg	7,2	7,6	29	32	35
Çektirme kolları kodu	***	130786	130786	131705	131706	131716
Vidalı hidrolik piston kodu	***	150000E	150120	101683	101683	101683
2/3 kollu kullanım	***	Evet	Evet	Yok	Yok	Yok
Otomatik merkezleme	**	Var	Var	Var	Var	Var

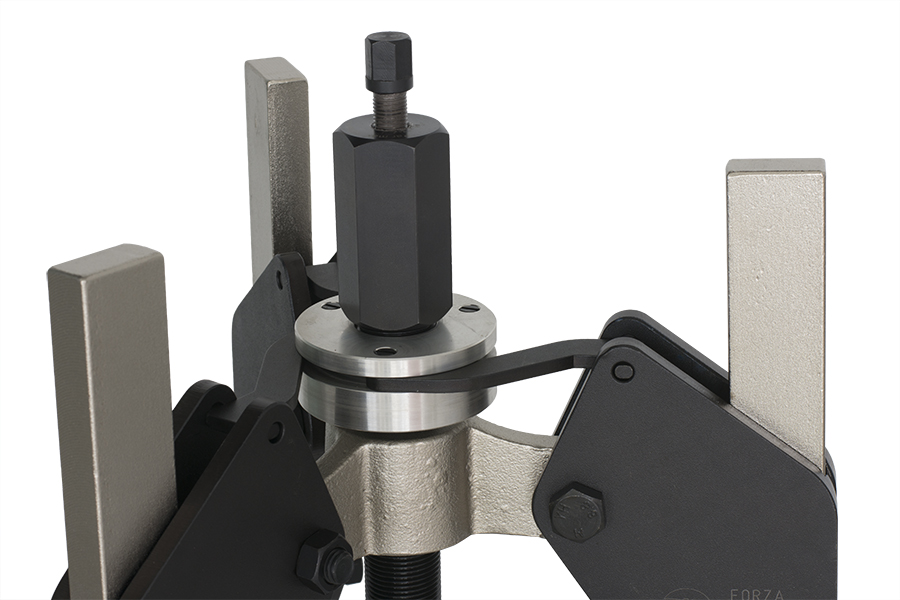

Otomatik Merkezleme (Self Centering)

OM kodlu modeller otomatik merkezlemeli çektirmelerdir. Bu modellerde her üç kol özel bir mekanizma ile birbirine bağlıdır. Kollar bu mekanizma sayesinde birlikte hareket eder. Otomatik merkezleme sistemi, çektirme işlemi sırasında çekici kolların tek bir kişi tarafından kolayca yerleştirilmesine ve gerdirilmesi işlemini kolaylaştır. Standart modelde ise tutucu kollar birbirinden bağımsızdır. Birbirinden bağımsız hareket ettiğinden tek bir kişinin çektirmeyi bazı pozisyonlarda yerleştirmesi zor olabilir. Her üç kolun ayrı ayrı kontrol edilmesi ve yerleştirilmesi gerekir. Standart modeller ekonomik modellerdir.

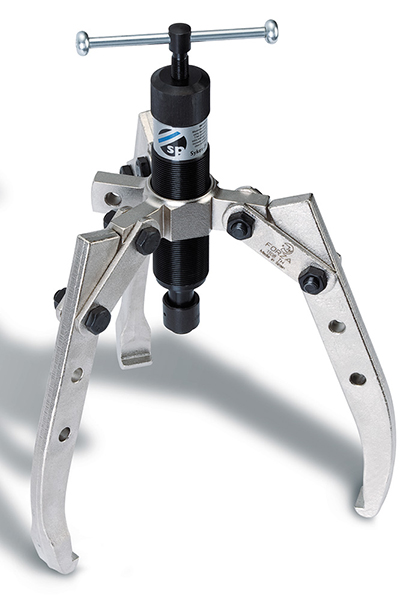

Ekonomik Seri Standart Vidali Hidrolik Çektirme Modelleri
FORZA	Birim	FVP08225	FVP12225	FVP16265	FVP16385	FVP16500
Üretici Kodu	***	1308TH	1312TH	1315TH	1315LTH	1315XLTH
Çekme kapasitesi	ton	8	12	16	16	16

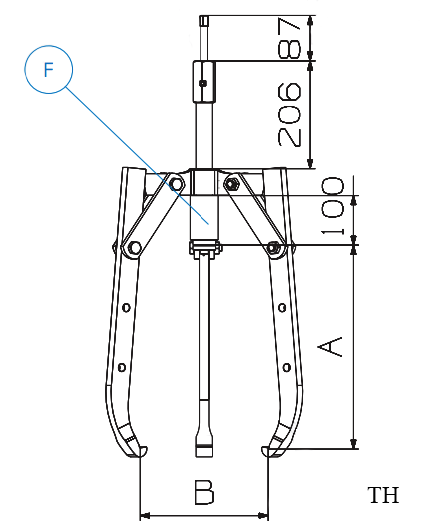

Kol uzunluğu maks. (A)	mm	225	225	265	385	500
Kol açılma mesafesi (B) ø	mm	260	260	425	480	540
Çektirme komple ağırlığı	kg	4,5	4,5	20	23	25
Çektirme kolları kodu	***	130706	130706	131705	131706	131716
Vidalı hidrolik piston kodu	***	150000E	150120	101683	101683	101683
2/3 kollu kullanım	***	Evet	Evet	Yok	Yok	Yok
Otomatik merkezleme	**	Yok	Yok	Yok	Yok	Yok

Kullanım Alanı

Vidalı hidrolik mekanizmalı çektirmeler ağır ve hafif endüstride geniş kullanım alanına sahiptir. Bu çektirmeler, rulman, burç, teker, kasnak ve dişlilerin kolay ve hasarsız bir şekilde yuvasından çıkartmak amacıyla kullanılır. Dahili pompalı hidrolik çektirmeler, motor-şanzıman servislerinde, makinelere servis veren tamir atölyelerinde, imalat, kağıt sanayi, maden ve petro-kimya sanayinde bakım onarım birimlerinin vazgeçilmez ekipmanıdır.

Kullanım Şekli

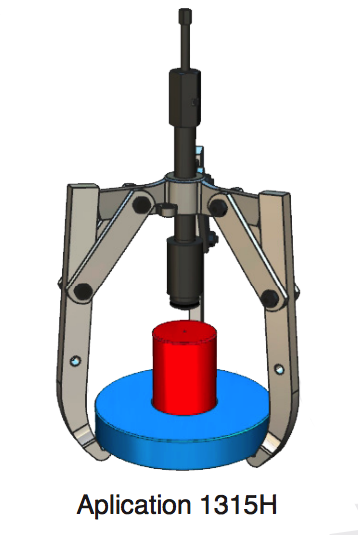

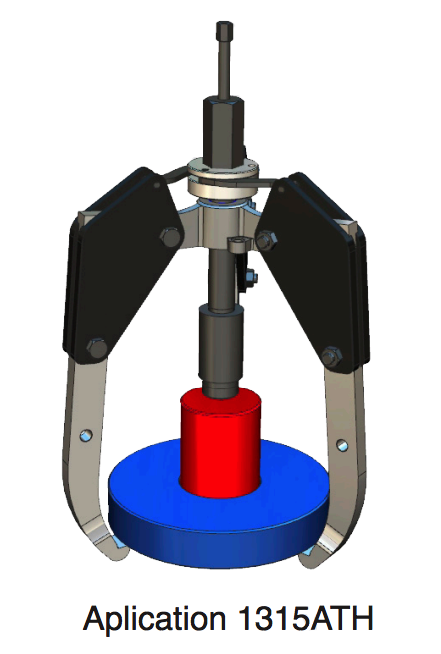

FVP serisi vidalı hidrolik çektirmeler düşük stroklu çektirmelerdir. Çektirmenin merkez dayama saplaması üzerinde vida ile tahrik olan bir hidrolik piston bulunur. Bu pistonun stroku 20mm dir.Kullanıcı çektirmeyi yerleştirirken merkez saplamasını eliyle çevirerek gerdirme boşluğunu alır.Çektirme gerdirilerek yerine kolayca sabitlenir. Sabitleme işlemi sonrasında hidrolik pistonun vidalı saplaması maksimum 45 N.m kuvvet ile döndürülür. Vidalı pistonun 20mm lik hareketi rulman, kasnak veya dişlinin yuvasından oynamasını sağlar. Daha fazla strok gerekmesi durumunda merkez dayama yine ile boşluk alınarak ikinci bir 20mm lik ilerleme sağlanır.
