CEJN-115 1000 Bar Kaplinler

CEJN 115

CEJN model kodu : 115
Çalışma basıncı : 1000 bar
Patlama basıncı : 2600 bar / 260 mPA
Çalışma ısı aralığı : - 30 / +100 c°
Yağ geçirgenilği : 6,0 ltr /dak
Birleştirme şekili : Bilyalı geçmeli
Yüzey kaplaması : Galvaniz
Sızdırmazlık : Nitril NBR

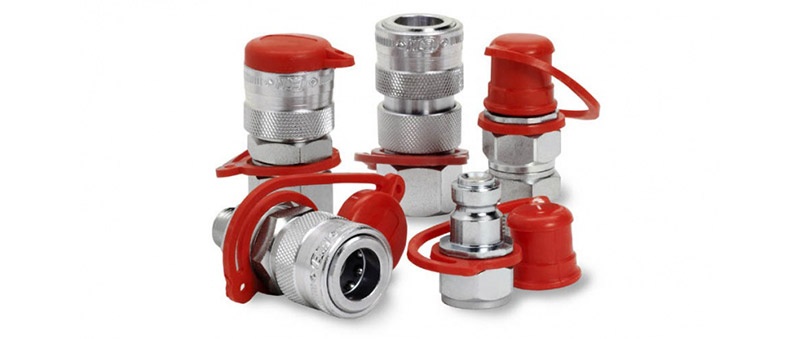

CEJN 115 serisi 1000 bar bilyalı geçmeli hidrolik kaplinler

CEJN 115 Serisi geçmeli birleşitrme kaplinleri hem bilyalı temas hem de düz temas olarak mevcuttur. CEJN kaplinleri olabildiğince küçük boyut ve çaplarda tasarlanmışlardır. CEJN yüksek basınç aralığındaki tüm kaplinler sökme ve takma sırasında yağ sızdırmayan, yağ damlatmayan bir yapıya sahiptir. Basınç ile temas gören bütün bileşenler çinko kaplamalı ısıl işlem görmüş çelikten imal edilmiştir.
CEJN kaplinleri faklı basınç seviyelerinde aynı görünüme sahiptir. Ancak birbirlerine yanlışlıkla akuple edilemezler. Bu da güvenliği artıran bir faktördür.
Butün CEJN kaplinleri kırmızı güvenli yüzüğü ile donatılmıştır. Dişi ve erkek kaplin birbirine tam geçmediği durumlarda kırmızı güvenlik yüzüğü görünür. Sağlam bağlantı ancak güvenlik yüzüğünün görülmediği durumlarda sözkonusudur.

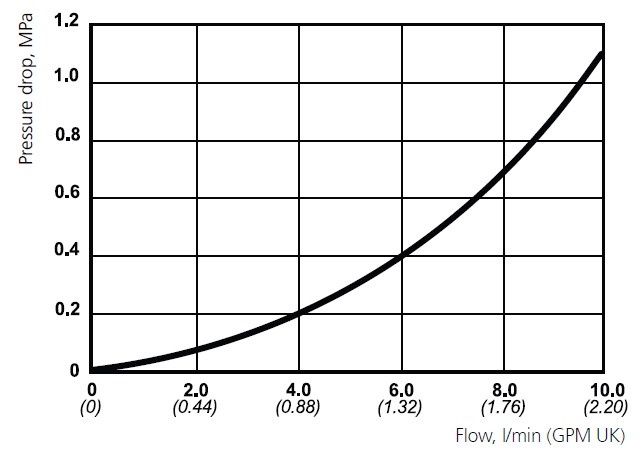

CEJN Basınç Oluşum Grafiği

CEJN 115 Serisi Teknik Bilgiler

Model No	Bağlantı	Tip		Boy	Çap	Anahar Ağzı	Önerilen Sıkma Torku
CEJN	inç	**		mm	mm	mm	Nm
10 115 1102	Rc ¼"	Gövde	Dişi	59,3	28	24	50-60
10 115 1104	Rc 3/8"	Gövde	Dişi	60,8	28	24	70-80
10 115 1201	G 1/8"	Gövde	Dişi	53,8	28	24	40-50
10 115 1202	G ¼"	Gövde	Dişi	63,3	28	24	40-50
10 115 1204	G 3/8"	Gövde	Dişi	63,3	28	24	70-80
10 115 1401	1/8" NPT	Gövde	Dişi	53,8	28	24	40-50
10 115 1402	¼" NPT	Gövde	Dişi	58,3	28	24	50-60
10 115 1404	3/8" NPT	Gövde	Dişi	60,3	28	24	70-80
10 115 1252	¼" NPT	Gövde	Erkek	51,3	28	24	40-50
10 115 1254	G 3/8"	Gövde	Erkek	60,8	28	24	70-80
10 115 1452	¼" NPT	Gövde	Erkek	61,8	28	24	50-60
10 115 1454	3/8"NPT	Gövde	Erkek	62,3	28	24	70-80

Emniyet Mekanizmalı Kaplinler
10 115 1222	G¼"	Gövde	Dişi	61,3	28	24	40-50
10 115 1422	¼"NPT	Gövde	Dişi	58,3	28	24	50-60

Model No	Bağlantı	Tip		Boy	Çap	Anahar Ağzı	Önerilen Sıkma Torku
CEJN	inç	**		mm	mm	mm	Nm
10 115 6102	Rc ¼"	Uç	Dişi	36,7	25,4	22	30-40
10 115 6104	Rc 3/8"	Uç	Dişi	38	27,7	24	40-50
10 115 6201	G 1/8"	Uç	Dişi	33,3	19,6	17	40-50
10 115 6202	G ¼"	Uç	Dişi	38	25,4	22	40-50
10 115 6204	G 3/8"	Uç	Dişi	39,5	27,7	24	70-80
10 115 6401	1/8" NPT	Uç	Dişi	33,3	19,6	17	20-25
10 115 6402	¼" NPT	Uç	Dişi	35,7	25,4	22	30-40
10 115 6404	3/8" NPT	Uç	Dişi	37	27,7	24	40-50
10 115 6152	R ¼"	Uç	Erkek	62,5	25,4	22	50-60
10 115 6154	R 3/8"	Uç	Erkek	63	25,4	22	70-80
10 115 6212	G ¼"	Uç	Erkek	50,3	25,4	22	40-50
10 115 6254	G 3/8"	Uç	Erkek	62	25,4	22	70-80
10 115 6451	1/8" NPT	Uç	Erkek	50,8	19,6	17	40-50
11 115 6452	¼" NPT	Uç	Erkek	61,5	25,4	22	50-60
11 115 6454	3/8" NPT	Uç	Erkek	62,1	25,4	22	70-80
12 115 6272	G ¼"	Uç	Erkek	52	25,4	22	40-50
