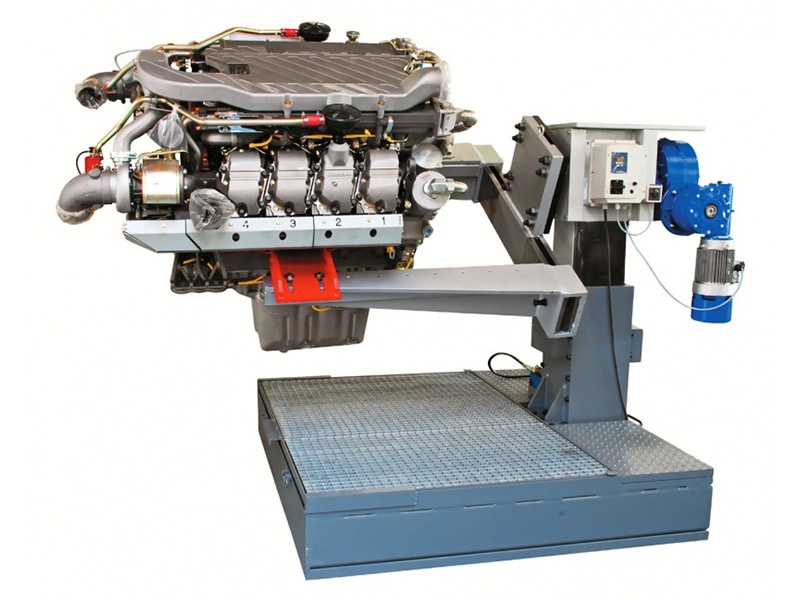

HV-2500E Elektrik Motorlu Redüktörlü
Ağır Vasıta – Gemi- Jeneratör- Endüstri Motor Toplama Tezgahı
HV-2500E, Werner Weitner GmbH firmasının Mercedes, Man, Liebherr ve Deutz, fabrikaları için tasarlamış olduğu ağır vasıta motor toplama tezgahıdır. Tezgahın taşıma kapasitesi 2500 kg dır. Bu tezgah, UAG-2500 üniversal adaptör ile birlikte kullanılır. UAG-2500 universal adöptörün ağırlığı bu kapasiteye dahil değildir.

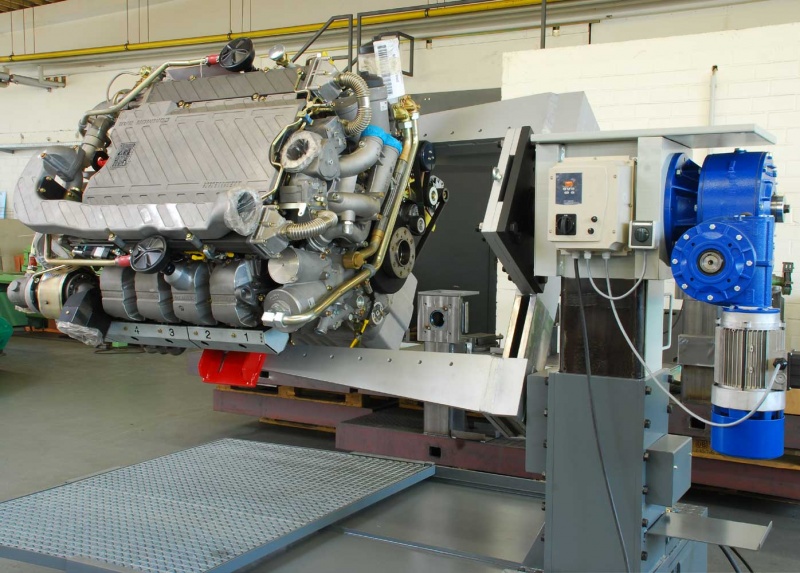

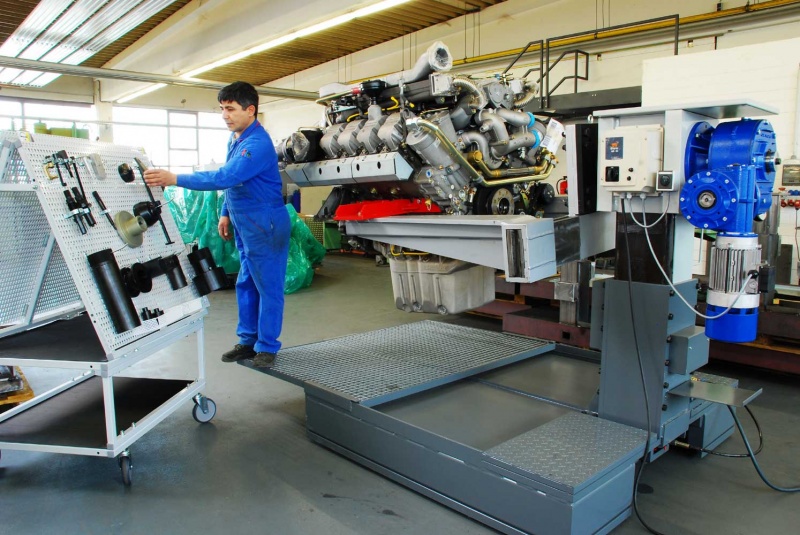

HV-2500E model tezgah motor, şanzıman ve aks onarım veya yenileme işlemleri için tasarlanmış yüksek kapasite motor toplama tezgahıdır. Bu tezgah, ağır vasıta, gemi, jeneratör ve iş makinası motorlarının toplanması, revize edilmesi için üretilmiş ideal bir atölye ekipmanıdır. HV-2500E motor toplama tezgahı ağır vasıta kamyon - otobüs servisleri, toplu taşımacılık yapan belediye garajları, demiryolu atölyeleri ile iş makinesi tamir merkezlerindeki bakım onarım ve motor yenileme faaliyetlerine uygun yapıdadır.

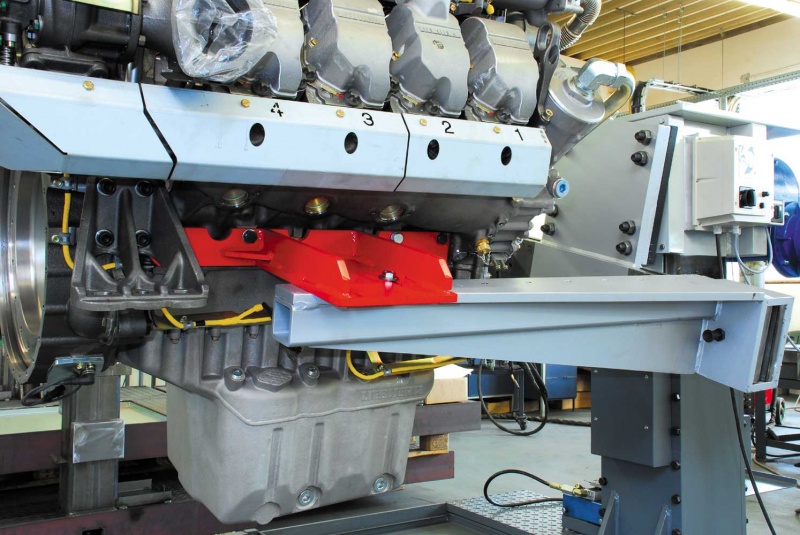

MAN, Mercedes, Liebherr, Iveco ve Deutz motorlarını bağlayacak adaptörler mevcuttur. Diğer motor marka ve tiplerini tezgaha bağlayacak adaptörler talep üzerine geliştirilmektedir.
Otomatik Kilit Sistemli Redüktör

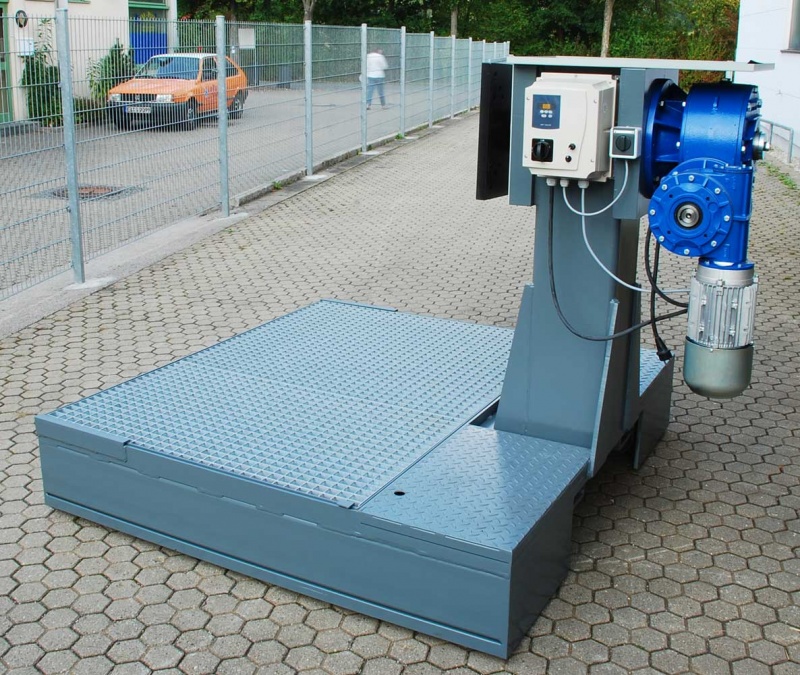

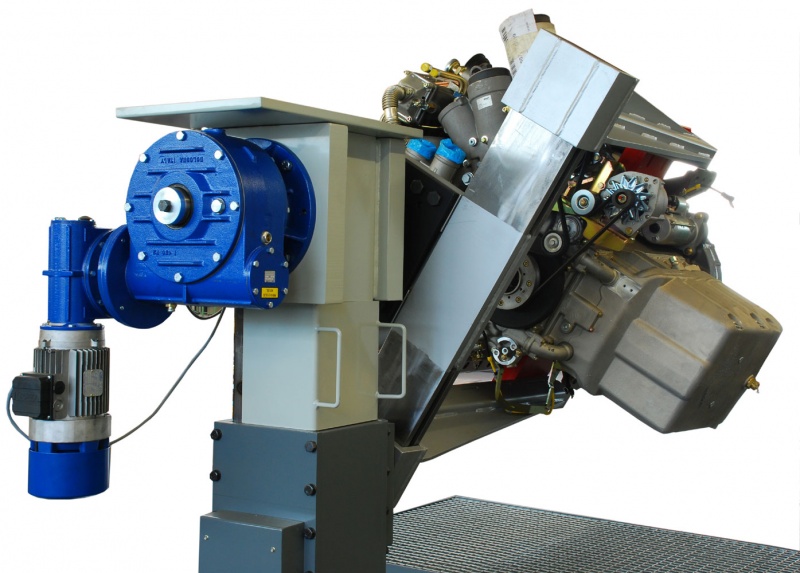

HV-2500E ağır vasıta motor toplama tezgahı elektrik motoruyle tahrik edilen yüksek performans redüktör sistemiyle donatılmıştır. Aktarım oranı 110:1 olan redüktör sistemi ile 2500 kg ağırlığındaki her türlü motor, şanzıman veya başka bir yük kolayca 360° ekseni etrafında döndürülebilir. Redüktörün kumanda ünitesinde çalıştırma anahtarı basılı tutulduğu sürece çalışır. Elinizi bıraktığınızda elektrik motoru durur. Redüktör otomatik kilit sistemine sahiptir. Yük altında bile bırakıldığı noktada durur. Geri veya ileri kaçırma sözkonusu olmaz Böylece kendi haline bırakılarak dönmesi engellenerek iş ve işçi güvenliği maksimum seviyede tutulmuştur.
Yükseklik Mesafe Ayarı
Weitner HV-2500E motor – şanzıman toplama tezgahı yükseklik mesafe ayar kriko sistemine sahiptir. Dahili hidrolik kriko sistemiyle tezgahda motoru 320 mm yüksekliğe kadar kaldırmak mümkündür. Yükseklik mesafe ayarı iki nedenle önemlidir. Bazı hacimli motorların 360° döndürülebilmesi için tezgah üzerinde yükseltilmesi gerekir. Aksi halde motor tezgahın tablasına temas eder. İkinci önemli neden ise teknisyenlere bu şekilde ergonomik çalışma sunmasıdır. Her teknisyen motor toplama sırasında kendi boyuna uygun en optimum yüksekliği seçerek, motoru yükseltebilir.
Mekanik Güvenlik PlakasıH

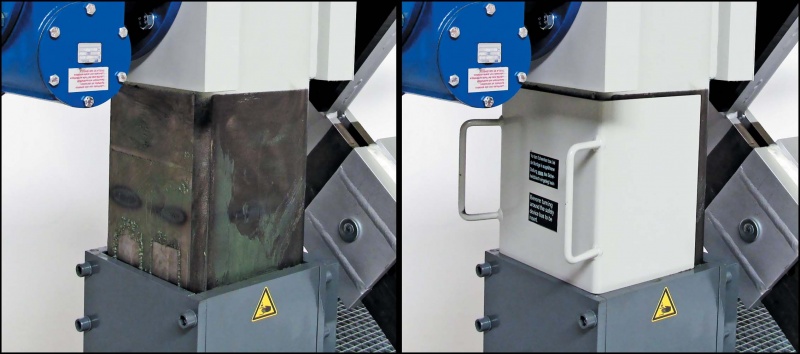

Weitner garaj ekipmanları iş ve işçi güvenliği kriterleri dikkate alınarak tasarlanır. Maksimum performans, minimum risk temel hedeftir. Bu kapsamda tezgah yükseltildiğinde bütün yükün hidrolik sisteme bırakılması küçük de olsa bir risk oluşturur. Bu nedenle yükseltilen motor özel emniyet plakası ile mekanik olarak kilitlenir. Herhangi bir hortum hasarı veya pompa çekvalf arızası nedeniyle motorun bağlı olduğu mekanizmanın yuvasına düşmesi engellenmiş olur. 700 Bar Hidropnomatik Pompa- Entegre Kriko Sistemi
HV-2500E elektrik motorlu motor toplama tezgahı yükseklik mesafe ayarını sağlayan hidrolik sistem 700 bar hidropnomatik pompa ile çalışır. Hidropnomatik pompa 5-7 bar basınçlı hava ile çalışarak 700 bar hidrolik yağ basıncı üreterek tezgaha entegre hidrolik krikoyu aktive ederek, motoru taşıyan mekanizmayı 320 mm yükseltir. Hidrolik sistem özel bir valf sistemine sahiptir. Motorun indirilmesi sırasında yağın pompayı dönüşü kontrollü olarak yapılır. Böylece motorun yumuşak bir şekilde indirilmesi sağlanır. Hidrolik sistem ile 320 mm yükseltildikten sonra emniyet plakası ile sistem mekanik olarak kilitlenir. Söz konusu hidro-pnomatik pompa tezgahın bir parçasıdır ve sevkiyata dahildir. (WL-1 yedek parça olarak da temin edilebilir) Tezgah üzerinde seyyar olarak bulunan hava tahrikli yüksek basınç hidrolik pompa (kriko veya çektirme işlemlerinde) başka amaçlarla da kullanılabilir.
Optimum Hacim, Optimum Denge- Zemine Sabitleme
HV-2500E elektrik motorlu motor toplama tezgahı optimum hacimde tasarlanmıştır. 2,5 ton ağırlığa kadar her türlü motor ve şanzımanın bu tezgaha bağlanarak tamir edilmesi mümkündür. HV-2500E elektrik motorlu motor toplama tezgahı hareket kaabiliyeti yüksek tekerlerle donatılmıştır. Tekerlekler üzerinde olmasına karşın optimum yük dengesi sağlanmıştır. Yük altında bile kolayca hareket ettirilebilir. Motor bağlandıktan sonra farklı bir noktada çalışmak üzere üzere hareket ettirilebilir. Revizyon sırasında hareket etmemesi için tezgahın zemine sabitleme takozları mevcuttur. Tezgahın çalışma sırasında hareket etmemesi için takoz mekanizmaları devreye sokulur.
Sevkiyat İçeriği:

• HV-2500E Motor Toplama Tezgahı
• WL-1 700 Bar Hidropnomatik Pompa
• HS720- 700 Bar Hidrolik Hortum
• Herhangi bir adaptör dahil değildir
