1500 Nm ye Kadar Tork Anahtarı Kalibrasyonu ve Ölçüm Doğrulama

Tork anahtarı ve tork sensörleri imalatında dünya lideri olan Norbar hem bireysel kullanım yapacak olan işletmelere hem de kalibrasyon merkezleri için tork anahtarı ölçüm doğrulama tezgahları da üretmektedir. Norbar üretim proğramında 1.500 Nm ölçüm kapasitesine kadar 3 farklı tezgah bulunmaktadır.

TWL 1500 tork kalibrasyon cihazı tork anahtarlarını mekanik yöntem ile hassas bir şekilde kalibre etme ve ölçüm doğrulama imkanı sunan en ekonomik kalibrasyon tezgahıdır. Bu tezgah ile 1 ile 1500 Nm arasında her tür tork anahtarı ±% 1 hassasiyet ile kalibre edilebilir.

Norbar’ın üretimini yapmış olduğu tork kalibrasyon tezgahları ISO6789:2003, BS EN 26789:2003 ve Amerikan askeri standartı olan GGG-W-686 standartına uygun olarak test ve kalibre edilmiştir.

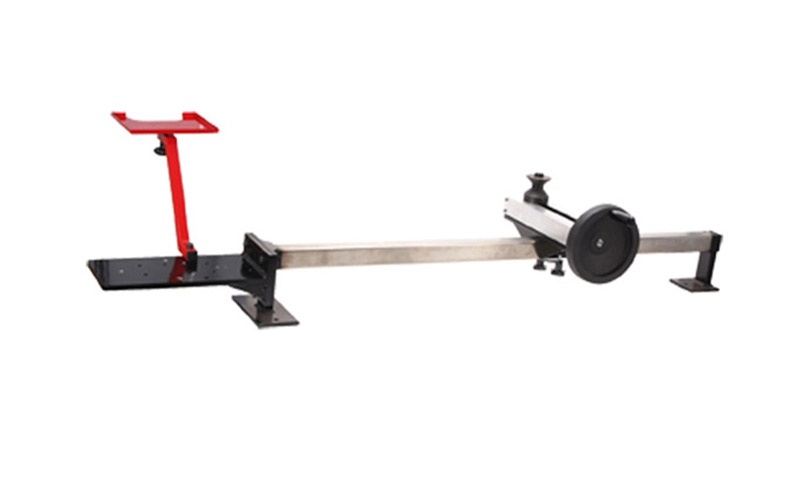

TWL1500 Ekonomik Seri Standart Kalibrasyon Tezgahı

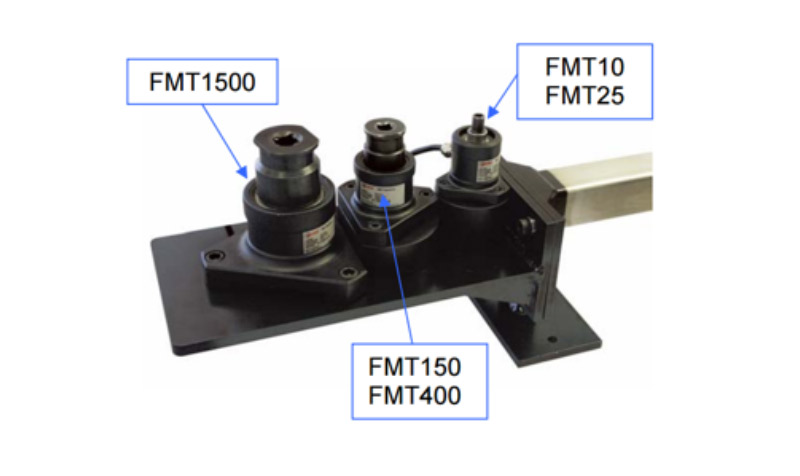

TWL1500 kalibrasyon tezgahı flanş tipi FMT serisi tork sensörleriyle çalışır. Tezgah üzerinde üç farklı tork sensör yuvası bulunur. Tork ölçümü yapılacak değerlere uygun transducer ( tork sensörleri) seçilir. Tork sensörlerinden gelen verileri görselleştirmek ve dökümente etmek için TTT veya T-BOX tip kontrol cihazı ile kullanılır. Tork sensörleri ve kontrol ünitesi TWL1500 tezgahına ek olarak sipariş verilir. FMT flanş tip tork kalibratörleri %20-%100 aralığında Class 1, ±% 0,5 hassasiyetinde ölçüm yapma kapasitesine sahiptirler. Torkmetrenin kapasitesinin %10 ile %20 arasındaki hassasiyet ise Class 2 dir. Bu da tork ölçüm hassasiyetinde ±%1 den daha iyidir.

Nasıl Çalışır ?

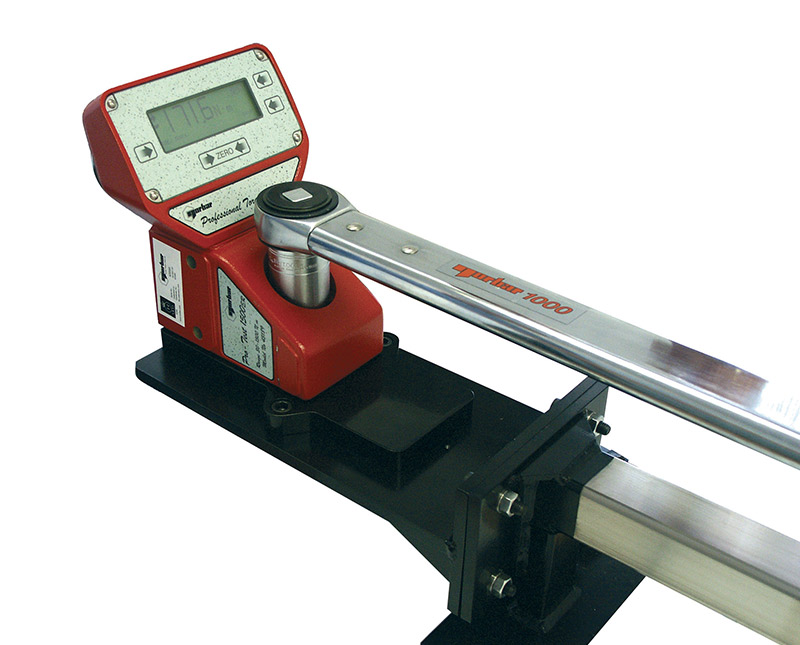

TWL 1500 mekanik kalibrasyon tezgahı torkmetreyi elle çevrilerek ilerleyen bir mekanizma ile hareket ettirir. Torkmetrenin hareketi klik sesi duyulana kadar devam eder. Çevirmeli mekanizma ile hareket ettirilen torkmetreye uygulanan kuvvet tork sensörüne etki eder. Tork sensörü uygulanan kuvvete ait sinyalleri TTT veya T-BOX kontrol cihazına gönderir. Bu cihazlar sensörden gelen sinyalleri tork birimi cinsinden gösterir. Kontrol ünitesi farklı tork cihazlarına göre seçim yapmaya olanak sağlar.

T-BOX kontrol ünitesi Norbar'ın Profesyonel Kalibrasyon Merkezleri için tasarladığı en ileri düzey tork verileri yönetme ve kayıt etme cihazıdır. Bu cihaz ile birlikte TDMS (Torque Data Management Software) yazılımı sevk edilir. Bu yazılım ile her türlü kayıt ve belge üretme işlemleri yapılmaktadır.

TTT kontrol ünitesi yarı profesyonel kullanıcılar için tasarlanmıştır. Bu cihaz ile tork işlemlerini yönetecek yazılım kullanıcı tarafından seri numarası ve müşteri bilgileri girilerek internetten indirilebilir.

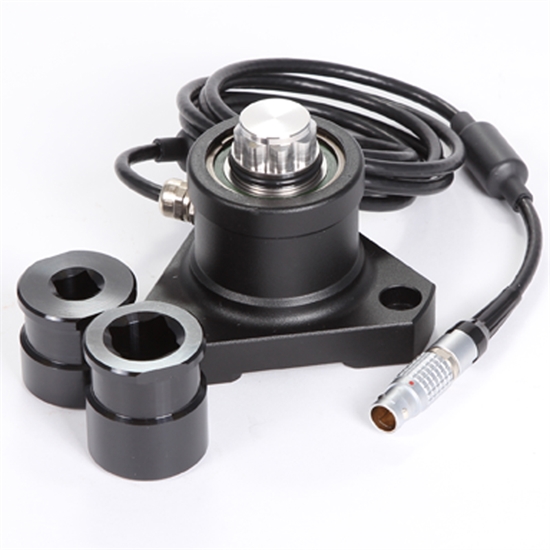

TWL1500 model kalibrasyon tezgahı ile birlikte kullanılabilecek tork sensörleri

TWL1500 tork kalibrasyon cihazı ile kullanılabilecek aksesuarlar

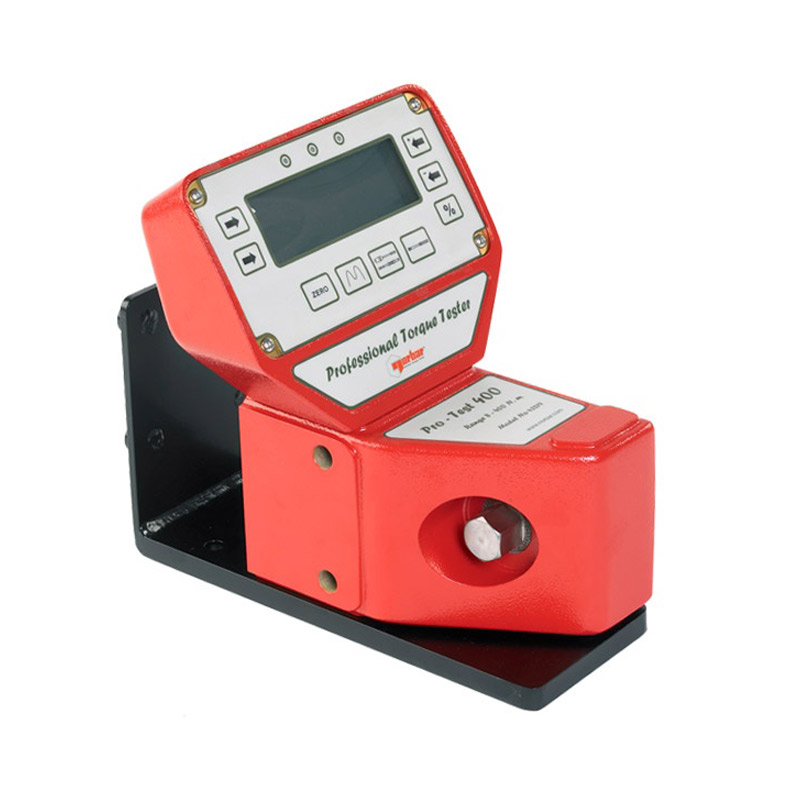

FMT serisi tork sensörleri	TTT Serisi Tork Kontrol Ünitesi	T-Box Tork Kontrol Ünitesi	Pro-Test Kalibrasyon Ekipmanı
