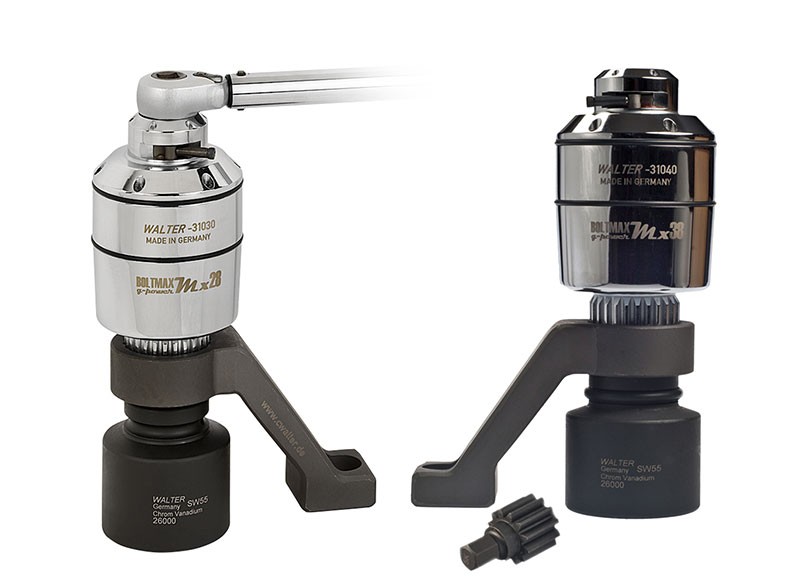

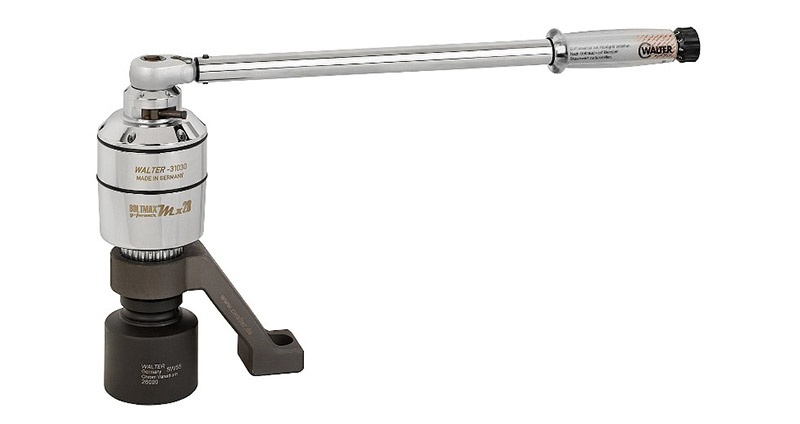

MX Serisi Dikey Tip Mekanik Tork Arttırıcılar

WALTER MX

Yüksek aktarım oranları ve hassas torklama

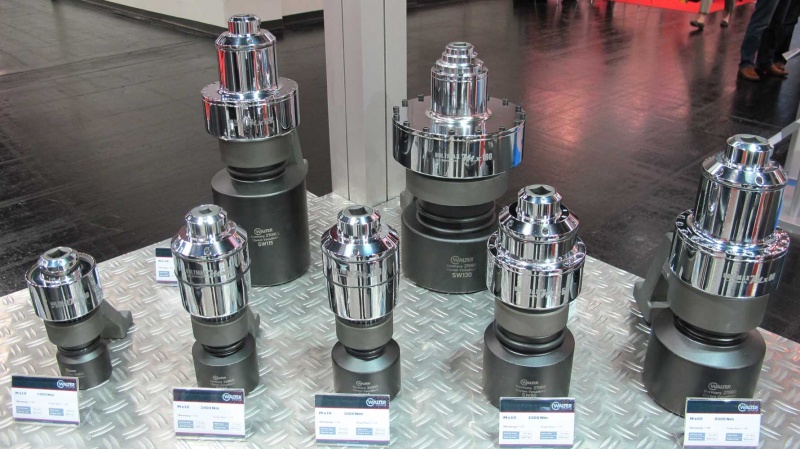

80 Nm den 16.000 Nm kadar 9 farklı model
Sıkma ve sökmeye uygun planet dişli sistemi
Geri dönüş koruma kilidiyle cırcır fonksiyonu
Emniyet pimiyle artırıcıyı koruma özelliği
Yüksek alman kalitesi sayesinde uzun ömür
Kücük hacimli, güvenli ve ergonomik kullanım
Geniş aksesuar ve farklı destek ayağı seçenekleri
Türkiye’de garanti servis ve yedek parça hizmeti

Model		Birim	Mx8	Mx18	Mx28	Mx38	Mx50	Mx80	Mx120	Mx160
Tork Gücü	(Maks)	Nm	800	1.800	2.800	3.800	5.000	8.000	12.000	16.000
Tork Gücü	(Min)	Nm	80	180	280	380	500	800	1.200	1.600
Aktarım Oranı		**	3,5	3,5	13	13	17	49	58	75

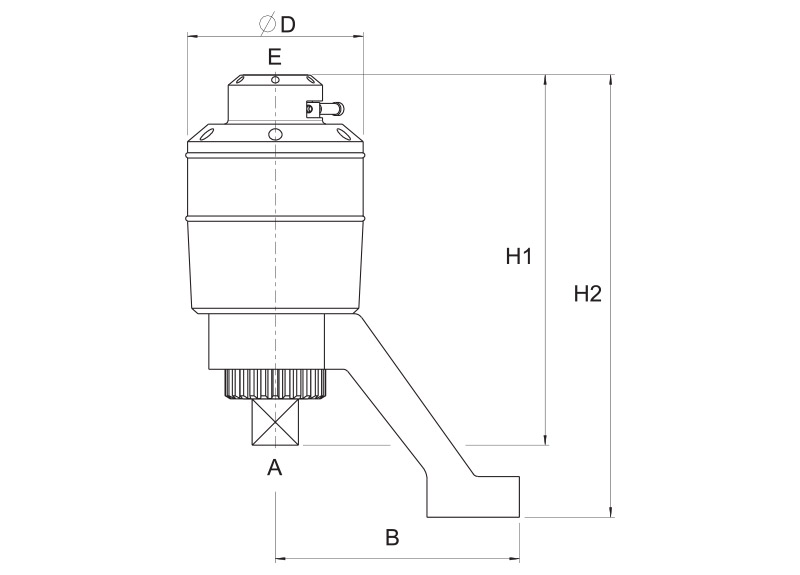

Torkmetre Girişi	(E)	İnç	½	3/4"	½"	3/4"	3/4"	3/4"	3/4"	3/4"
Lokma Girişi	(A)	inç	3/4"	1"	1"	1"	1½"	1½"	1½"	2½"
Şanzıman Çapı	(D)	mm	65	90	95	95	120	132	156	215
Cihaz	(H1)	mm	105	150	200	200	215	268	272	292
Ayaklı Boy	(H2)	mm	132	188	240	240	272	344	348	370
Ayak Mesafesi	(B)	mm	130	132	132	132	150	200	200	225
Ağırlık		Kg	1,3	3	5,2	5,2	7	11,5	14	26
Yedek Parça Listesi		**	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF
Ölçülü Çizim		**	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF

Geri Dönüş Kilidi

2800 Nm ve üzeri Boltmax mekanik tork arttırıcıların tamamı geri dönüş kilitleriyle donatılmışlardır. Bu kilid sayesinde, tork artırıcı torkmetre ile elde edilen tork gücünü bu kullanıcıya hissettirmez. Ulaşılan tork değerinin geri itme gücü bu kilit sayesinde kontrol altına alınır. Bu özellik tork arttırıcıya cırcır fonksiyonu kazandır. Geri dönüş kilidi hem maksimum güvenlikli hem de ergonomik çalışma imkanı sağlar.

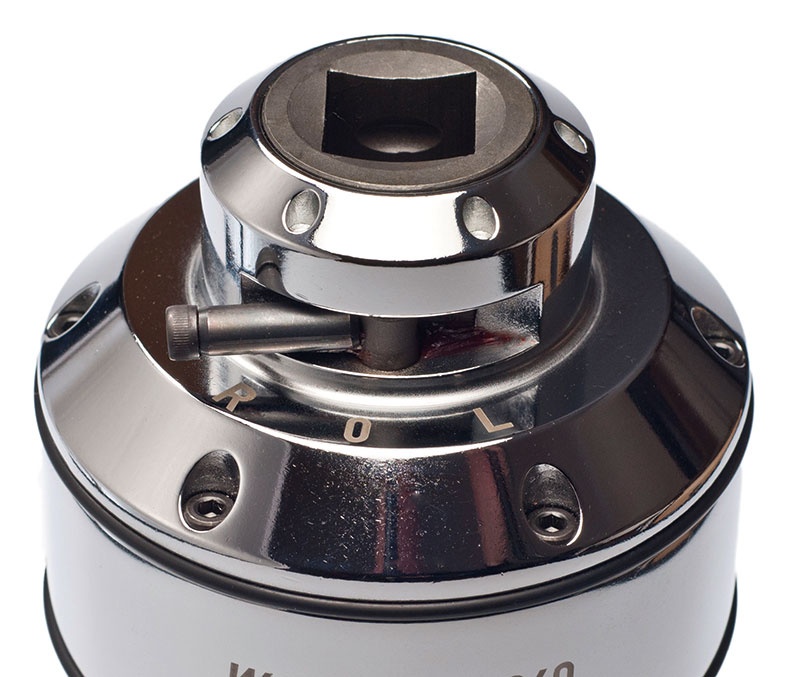

Yön Seçim Mandalı
MX serisi tork artırıcılarda yön seçim mandalı bulunur. Sökme veya sıkmaişlemi bu mandal ile ayarlanır. Yönler L - 0– R olarak işaretlenmiştir. Artırıcı R konumunda sıkma yönüne, L konumunda sökme yönünde çalışır. 0 konumu artırıcının her iki yöne çalışabildiği, ancak geri dönüş kilidinin devre dışı kaldığı konumdur.

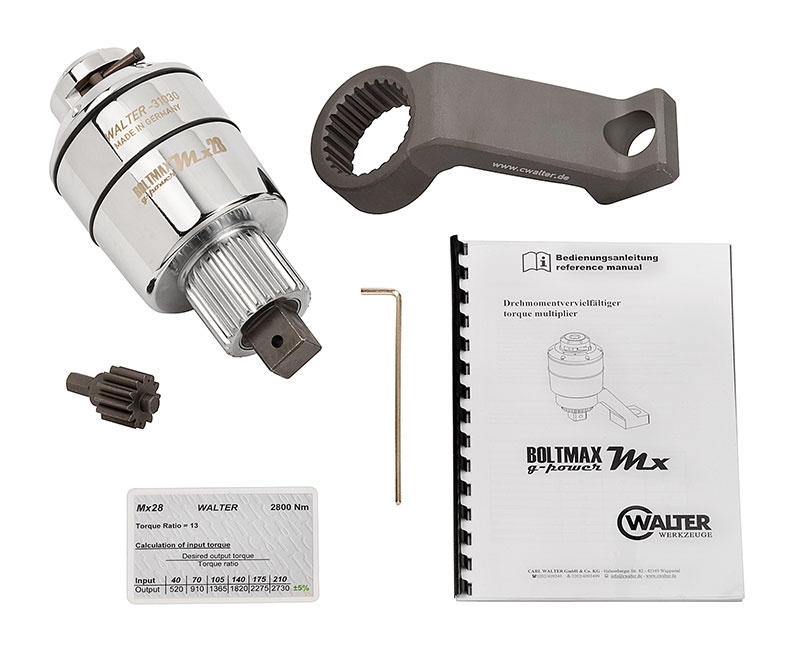

Destek Ayağı – Emniyet Şaftı

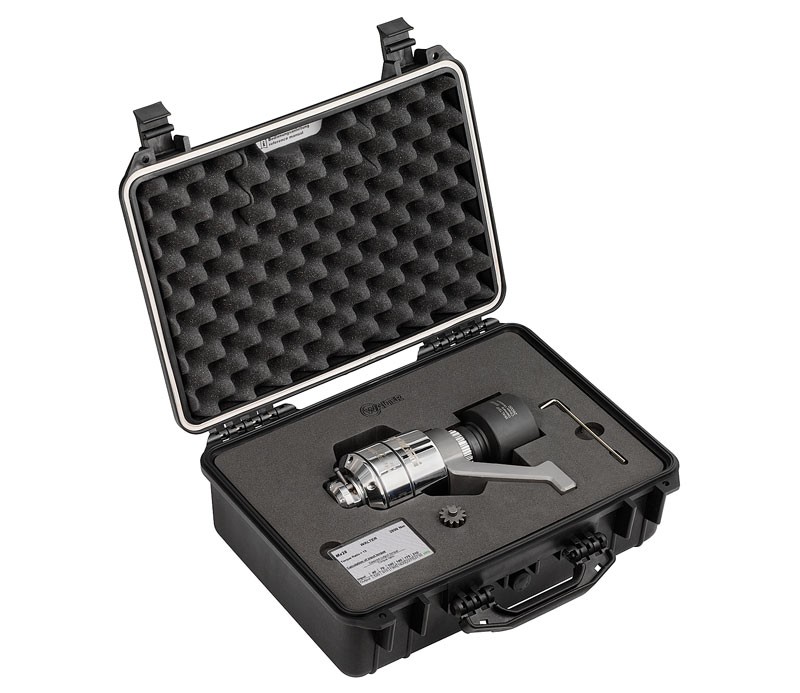

Boltmax tork artırıcılar bir ader açılı destek ayağı, bir adet emniyet şaftı dişlisi ile birlikte sevk edilir. Açılı destek ayağı torklama ortamlarının büyük bir bölümünde kullanıma elverişlidir. Bu ayağın uyumlu olmadığı torklama ortamları için özel destek ayağı istek üzerine temin edilir.

Emniyet şaft dişlisi, artırıcıyı aşırı yüklemelere karşı korumak üzere tasarlanmıştır. Öngörülen maksimum giriş tork kuvvetinin aşılması durumunda bu dişli kırılarak artırıcı çalışmaz hale gelir. Bu sayede planet dişli sisteminin ana dişlilerinin hasar görmesi önlenmiş olur. Emniyet şaft dişlisi mekanik tork artırcıların hayat sigortasıdır.
