Sıfır Boşluk Flanş Ayırıcı Genel Özellikler

• Ayırma kapasitesi 11 ton
• Cihaz ağırlığı 10.5 kg
• M30, M33 ve M36 saplamalı bağlantılara uygun
• İki cihazın aynı anda birlikte kullanılması önerilir
• Flanş sızdırmazlık yüzeylerine hasar vermez
• İş sağlığı ve güvenliğini maksimum seviyede karşılar
• Koruma ve taşıma çantası içinde sevk edilir

SG11TM 11 ton Gripli Flanş Ayırma Kapasitesi

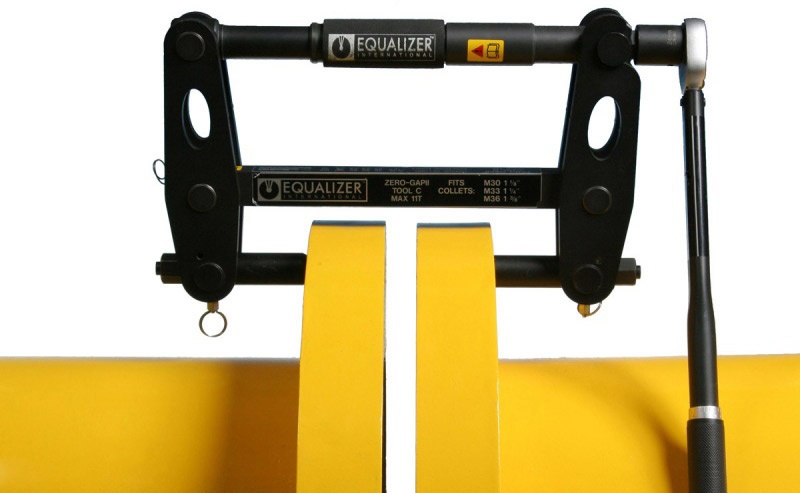

Equalizer sıfır boşluk gripli tutuculu mekanik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar,olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG11TM mekanik flanş ayırıcı ekipman 30mm ile 39mm M30, M33 ve M36 saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır:
Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırcının en uç noktasındaki kalınlık 2 veya 6 mm dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır. Gripli tutucu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır. SG11TM flanş ayırma ekipmanı içinde M30, M33 ve M36 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir.Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlanstısı uygulanmaktadır.

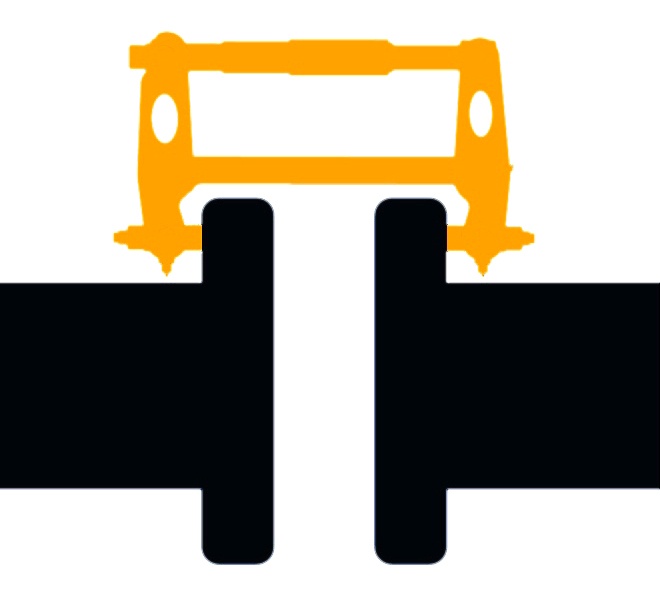

Sıfır boşluk grip tutuculu flanş ayırcı çalışma prensibi

1-) Mekanik flanş ayııcının iki parçası da saplama deliklerine geçirilir.	2-) Her iki sürücü somun deliklerine sıkılır.	3-) Flanş ayırıcı uygun konuma getirilip kilitlenir.	4-) Ayırıcılar somun deliklerini kavradıktan sonra ayırma kuvveti uygulanır.

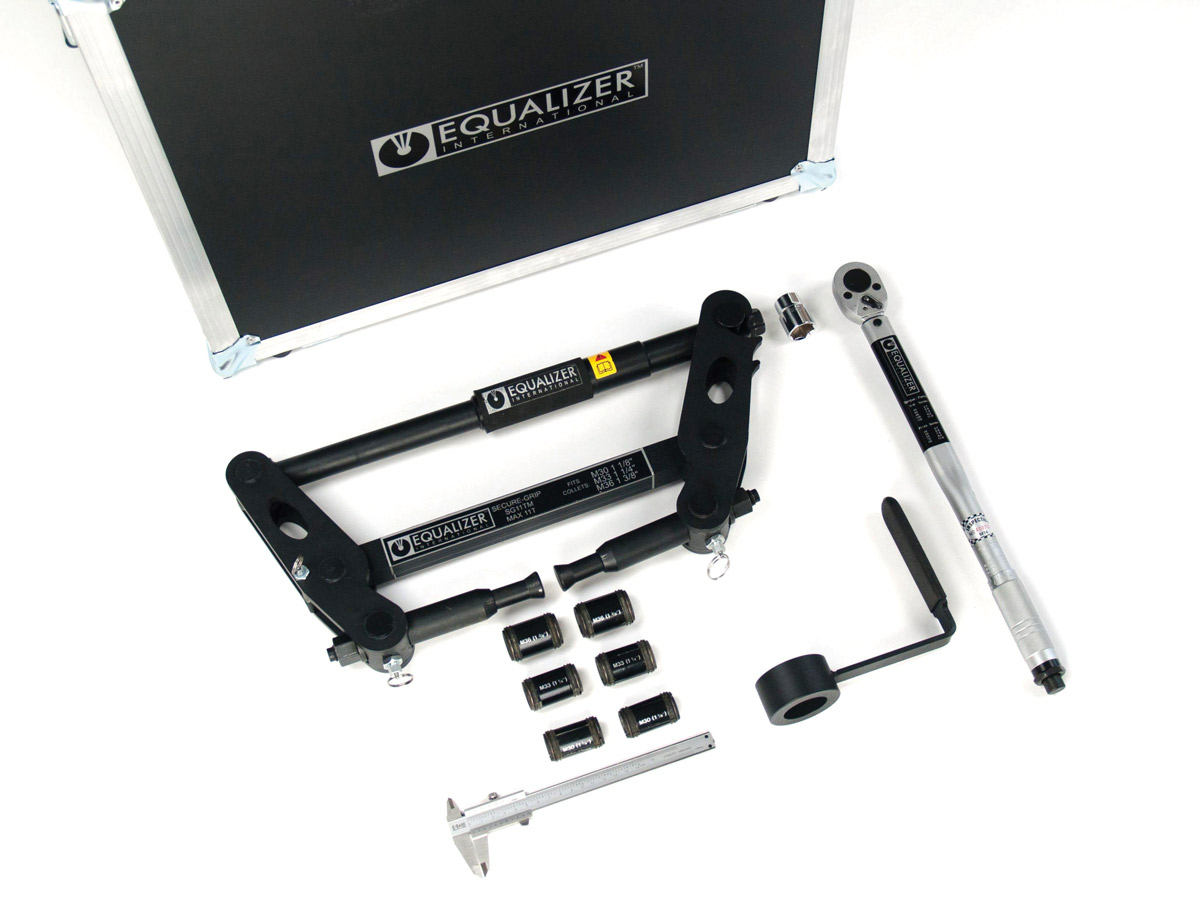

Sevkiyat İçeriği:

Ürun kodu: SG11TM
1 x SG11TM ayırıcı ekipman
1 x Güvenlik takozu
2 x M30 grip tutucu
2 x M33 grip tutucu
2 x M36 grip tutucu
1 x 1/2” kare sürücülü esnek anahtar ve 24mm soket
1 x Kullanım klavuzu
Cihaz ağırlı 10.5 kg. Çanta ile birlikte ağırlık 21 kg
Sünger korumalı alüminyum çanta içinde sevk edilir.
Çanta ebadları: 640 x 540 x 165 mm

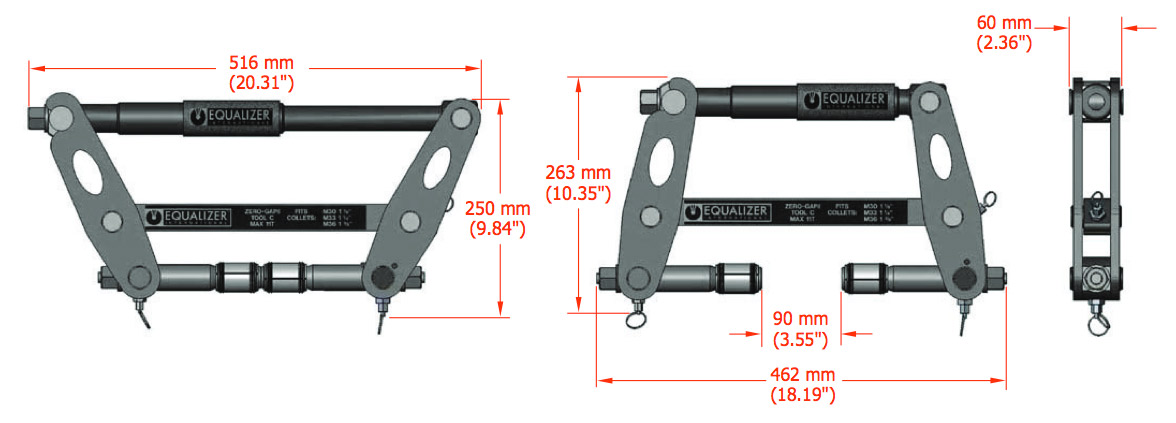

SG11TM sıfır boşluk flanş ayırma ölçülendirilmiş çizimi
