Hazet Tork Anahtarı Değişken Yıldız Uçlar

HAZET

Tork Anahtarı Yıldız Uçlar , Açık Yıldız Uçlar ve Torx Uçları

Hazet yıldız uçlar, açık yıldız değiştirilebilir tork anahtarı uçlarında da kapsamlı bir aksesuara sahiptir. Hafif ve ağır endüstrinin ihtiyacı olan her türlü değişken uç Hazet proğramında yer alır. Ayrıca ağır iş proğramındaki uçlar ile 800 Nm ye kadar torklama imkanı sunan ürünler bulunur.

Hazet yıldız uçlar dört grupta toplanır.

6630-C Yıldız Uçlar ( Hafif torklama işlemleri 120 Nm maks. )
6630-D Yıldız Uçlar ( Standart torklama işlemleri 500 Nm maks. )
6612-C Açık Yıldız Uçlar ( Hafif torklama işlemleri 120 Nm maks. )
6609-D Torx Uçlar ( Standart torklama işlemleri 500 Nm maks. )

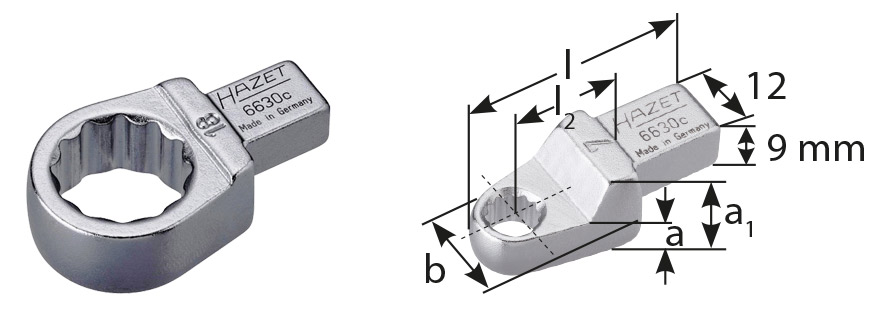

1 – 6630-C Tork Anahtarı Yıldız Uçlar
Hafif tork uygulamaları / Maksimum tork 120 Nm

Model	Anahtar Ağzı (mm)	Boy (mm)		Kalınlık (mm)		Genişlik (mm)	Tork Girişi (mm)
#	S	L	L2	A	A1	B	-
6630C-7	7	40	17,5	8	14,5	20	9 x 12
6630C-8	8	40.6	17,5	8	14,5	20	9 x 12
6630C-10	10	42.1	17,5	8	14,5	20	9 x 12
6630C-11	11	42.8	17,5	8	14,5	20	9 x 12
6630C-12	12	43.5	17,5	12	14,5	22	9 x 12
6630C-13	13	43.8	17,5	12	14,5	22	9 x 12
6630C-14	14	45	17,5	12	14,5	23	9 x 12
6630C-15	15	45.5	17,5	17,5	14,5	24	9 x 12
6630C-16	16	46.5	17,5	13	14,5	26	9 x 12
6630C-17	17	47	17,5	13	14,5	27	9 x 12
6630C-18	18	47.8	17,5	13	14,5	28,5	9 x 12
6630C-19	19	48.8	17,5	13	14,5	30,5	9 x 12
6630C-21	21	50	17,5	15	14,5	33	9 x 12
6630C-22	22	50.8	17,5	15	14,5	34,5	9 x 12

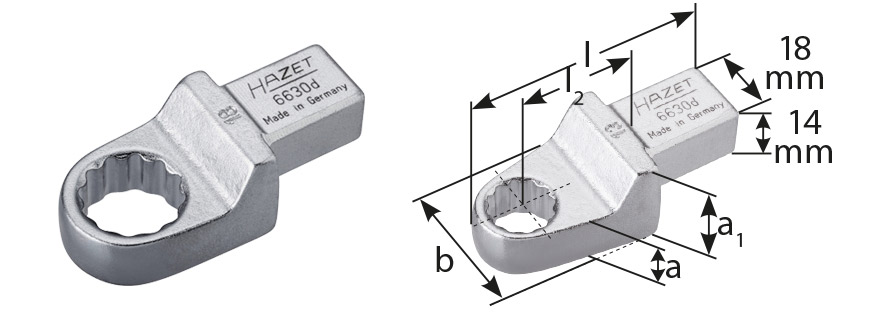

2 – 6630-D Tork Anahtarı Yıldız Uçlar Standart
Standart tork uygulamaları / Maksimum tork 500 Nm

Model	Anahtar Ağzı (mm)	Boy (mm)		Kalınlık (mm)		Genişlik (mm)	Tork Girişi (mm)
#	S	L	L2	A	A1	B	-
6630D-13	13	60.8	25	12	21,5	30	14 x 18
6630D-14	14	61.5	25	12	21,5	30	14 x 18
6630D-15	15	62	25	12	21,5	30	14 x 18
6630D-16	16	62.9	2525	12	21,5	30	14 x 18
6630D-17	17	63.6	25	12	21,5	30	14 x 18
6630D-18	18	64.3	25	12	21,5	30	14 x 18
6630D-19	19	65.3	25	12	21,5	30,5	14 x 18
6630D-21	21	66.5	25	15	21,5	33	14 x 18
6630D-22	22	67.3	25	15	21,5	34,5	14 x 18
6630D-24	24	68.8	25	15	21,5	37,5	14 x 18
6630D-27	27	76.8	31	17,5	21,5	41,5	14 x 18
6630D-30	30	78.5	31	17,5	21,5	45	14 x 18
6630D-32	32	79.8	31	17,5	21,5	47,5	14 x 18
6630D-34	34	81.3	31	19	21,5	50,5	14 x 18
6630D-36	36	82.5	31	19	21,5	53	14 x 18
6630D-41	41	85.5	31	19	21,5	59	14 x 18

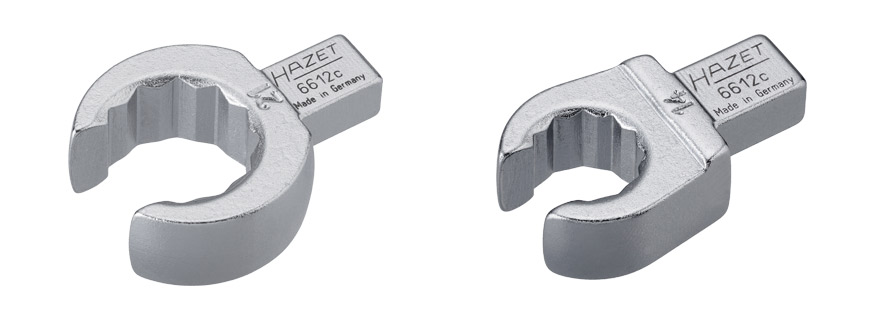

3 – 6612-C Tork Anahtarı Açık Yıldız Uçlar
Standart tork uygulamaları / Maksimum tork 120 Nm

Model No	Anahtar Ağzı (mm)	Boy (mm)		Kalınlık (mm)		Genişlik (mm)	Tork Girişi (mm)
#	S	L	L2	A	A1	B	-
6612C-10	10	42,3	17,5	12	14,5	22	9 x 12
6612C-11	11	42,8	17,5	12	14,5	22,5	9 x 12
6612C-12	12	43,4	17,5	12	14,5	24	9 x 12
6612C-13	13	43,7	17,5	12	14,5	25	9 x 12
6612C-14	14	44,4	17,5	13	14,5	27	9 x 12
6612C-16	16	45,9	17,5	13	14,5	20	9 x 12
6612C-17	17	46,1	17,5	15	14,5	31,5	9 x 12
6612C-18	18	46,8	17,5	15	15	33	9 x 12
6612C-19	19	48	17,5	15	15	34,5	9 x 12
6612C-21	21	48,8	17,5	15	15	37,5	9 x 12
6612C-22	22	48,8	17,5	15	15	39	9 x 12

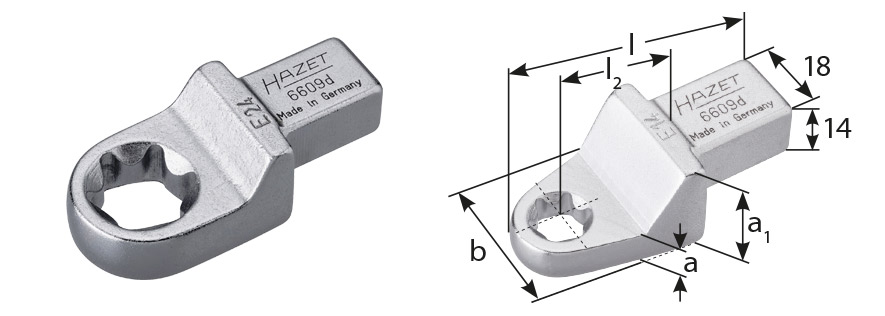

4 – 6609-D Tork Anahtarı Torx Uçları
Standart tork uyalamaları / Maksimum tork 500 Nm

Model	Anahtar Ağzı (mm)	Boy (mm)		Kalınlık (mm)		Genişlik (mm)	Tork Girişi (mm)
#	S	L	L2	A	A1	B	-
6609D-E10	10	9,42	25	8	21,5	30	14 x 18
6609D-E11	11	10,08	25	8	21,5	30	14 x 18
6609D-E12	12	11,17	25	8	21,5	30	14 x 18
6609D-E14	14	12,90	25	8	21,5	30	14 x 18
6609D-E16	16	14,76	25	12	21,5	30	14 x 18
6609D-E18	18	16,70	25	12	21,5	30	14 x 18
6609D-E20	20	18,49	25	12	21,5	30	14 x 18
6609D-E22	22	20,32	25	12	21,5	30	14 x 18
6609D-E24	24	22,16	25	120	21,5	30,5	14 x 18
