Sıfır Boşluk Flanş Ayırıcı Genel Özellikler

• Ayırma kapasitesi 15 ton
• Cihaz ağırlığı 26 kg
• M48, M52 ve M56 saplamalı bağlantılara uygun
• Harici 700 bar hidrolik el pompası ile çalışır
• İki cihazın aynı anda birlikte kullanılması önerilir
• Flanş sızdırmazlık yüzeylerine hasar vermez
• İş sağlığı ve güvenliğini maksimum seviyede karşılar
• Koruma ve taşıma çantası içinde sevk edilir

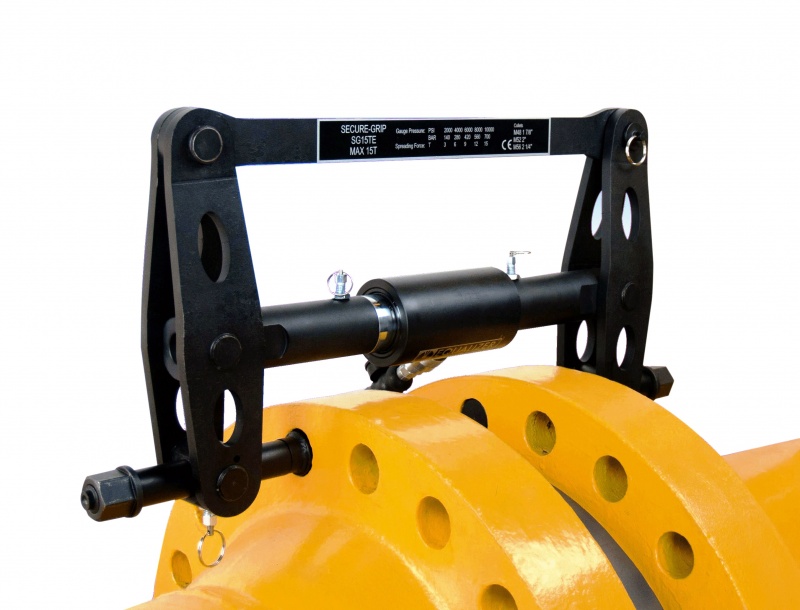

SG15TE 15 ton Gripli Flanş Ayırma Kapasitesi
Equalizer sıfır boşluk gripli tutuculu hidrolik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar,olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.
SG15TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 15 ton çekme-ayırma kuvveti üretir. Bu flanş ayırıcı ekipman 47,5 mm ile 62 mm M48, M52 ve M56 saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır:

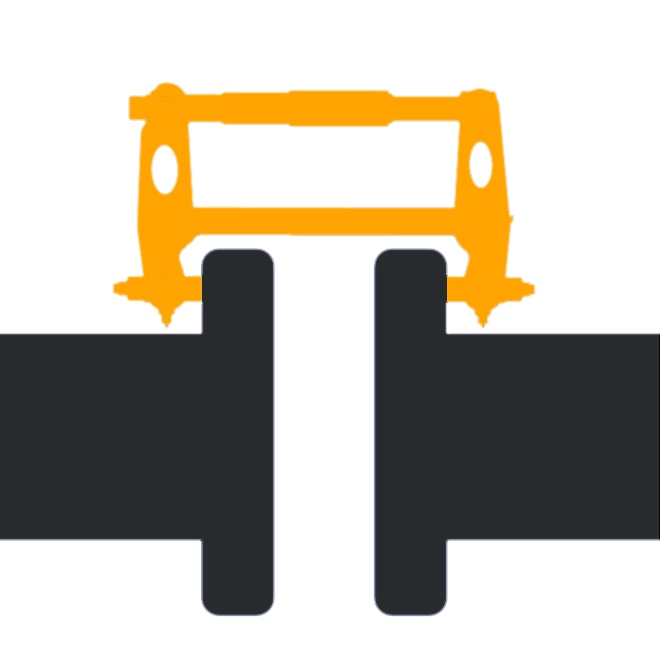

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırcının en uç noktasındaki kalınlık 2 veya 6 mm dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır. Gripli tutucu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır. SG15TE flanş ayırma ekipmanı içinde M48, M52 ve M56 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir.Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlanstısı uygulanmaktadır.

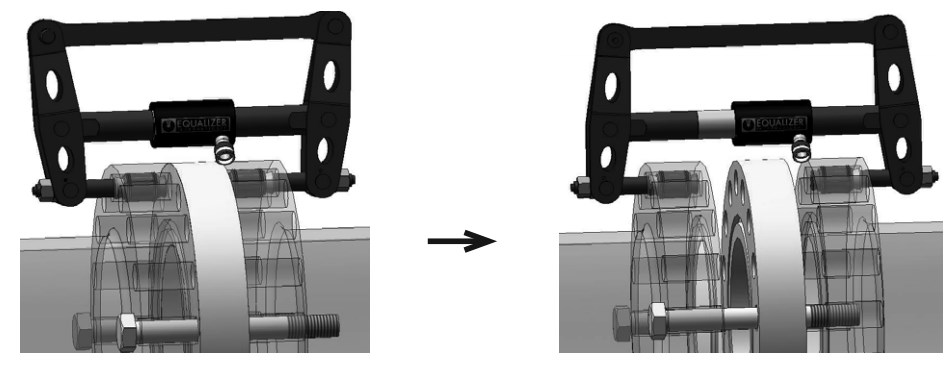

Sıfır boşluk grip tutuculu flanş ayırcı çalışma prensibi

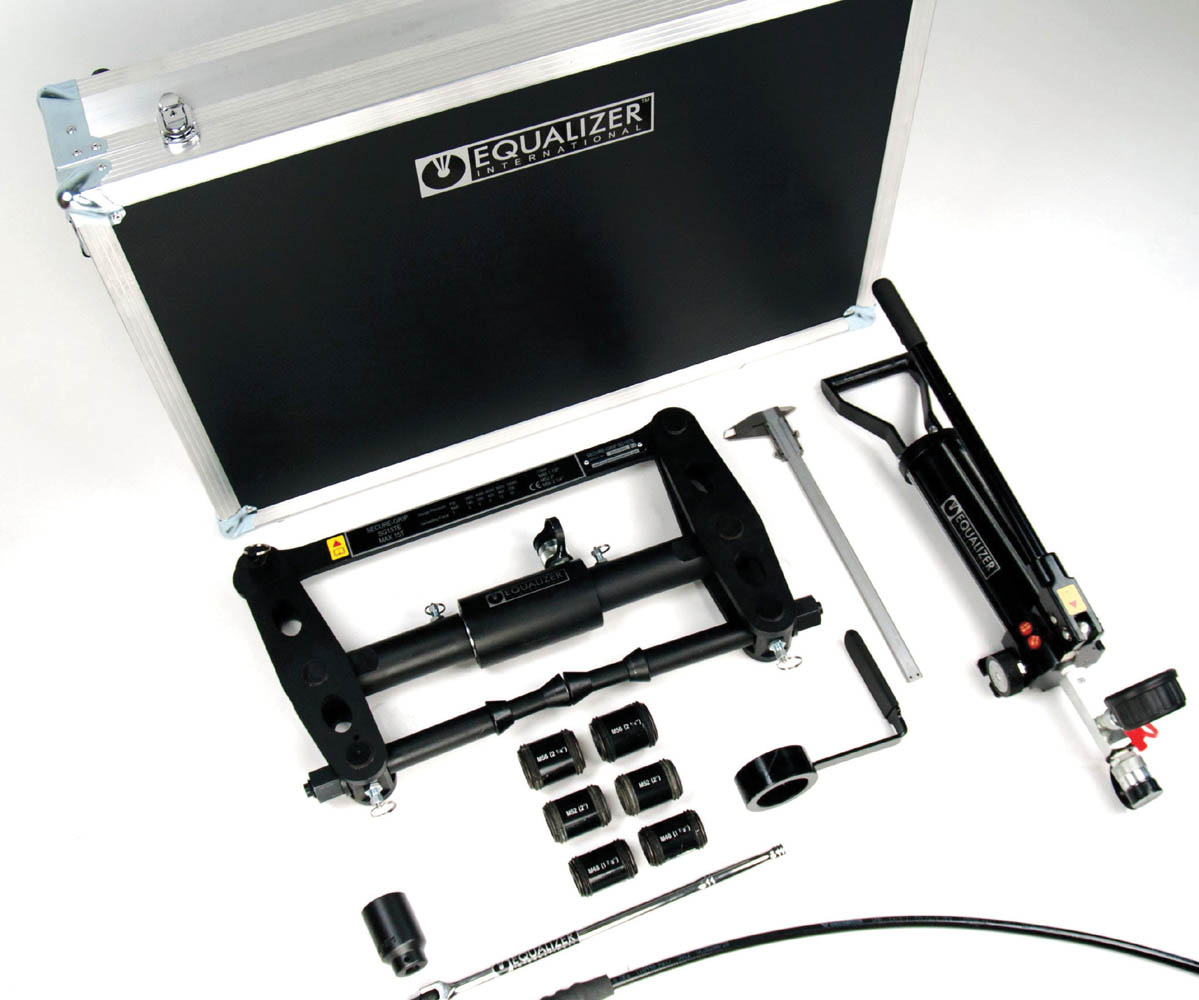

Sevkiyat İçeriği:

Ürun kodu: SG15TE

1 x SG15TE ayırıcı ekipman
1 x 700 bar hidrolik el pompası
1 x 700 bar 2 m hidrolik hortum
1 X Mekanik kumpas
1 x Güvenlik takozu
2 x M48 grip tutucu
2 x M52 grip tutucu
2 x M56 grip tutucu
1 x Kullanım klavuzu
Cihaz ağırlı 26 kg. Çanta ile birlikte ağırlık 46 kg
Sünger korumalı alüminyum çanta içinde sevk edilir.
Çanta ebadları: 890x570x165 mm

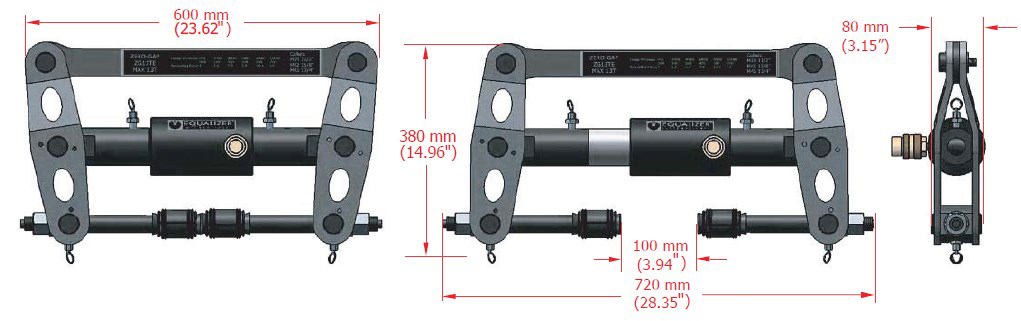

SG15TE sıfır boşluk flanş ayırma ölçülendirilmiş çizimi
